TFR-CV 6/10kV 1x 500mm²
Description
Description
Standards
-
국가 표준KS C IEC 60502-2; KWS 413
적용범위
주거 및 상업적 용도의 건물내 및 산업용 배전 회로에 사용하는 전력용 케이블
전기 설비 기술 기준령에 준한 트레이용 난연 케이블
적용규격
KS C IEC 60502-2
KWS 413
재료 및 구조
1. 도체 : 2등급(원형 압축 연선) 연동선
2. 내부 반도전 : 반도전 테이프 또는 압출층
3. 절연 : 가교 폴리에틸렌(XLPE)
4. 외부 반도전 : 반도전 테이프 또는 압출층
5. 차폐 : 외부 반도전 층의 위에 동테이프를 감는다.
6. 연합 : 3심 케이블일 때는 차폐된 선심 3가닥을
원형으로 꼬은다.
7. 피복 : 흑색 고난연 비닐(TFR PVC)
색상
1심 : 자연색(XLPE)
3심 : 흑, 백, 적

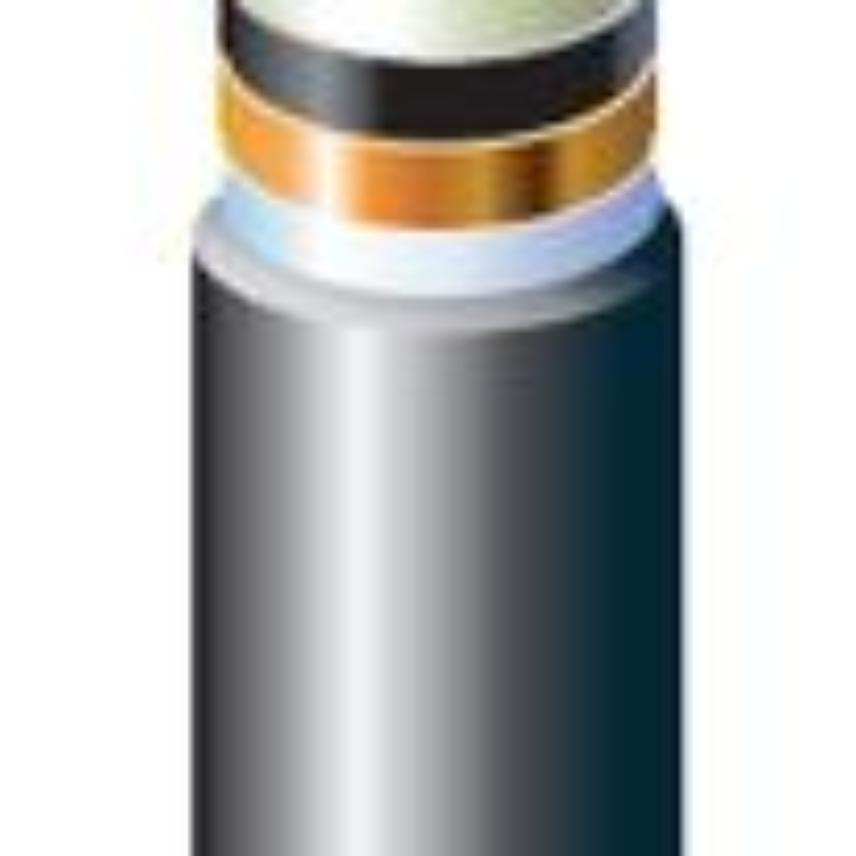

TFR-CV 6/10kV design
| ##image:56003## |
내부반도전 절연 외부반도전 차폐 바인드 테이프 피복(FR PVC)
|
Characteristics
Characteristics
구조적 특성
구조적 특성
도체 재료
연동선
도체 타입
2등급 원형 연선
절연
XLPE(가교 폴리에틸렌)
내피
압출 반도전 컴파운드 또는 테이핑
Intermediate sheath
반도전 테이프 또는 압출층
스크린
Copper tape
구조
-
피복
난연 PVC
색상
Natural
치수
치수
코어수
1
도체 단면적
500 mm²
도체지름
26.4 mm
절연평균두께
3.4 mm
시스 평균두께
2.2 mm
외경
43 mm
무게(근사치)
5650 kg/km
전기적 특성
전기적 특성
20° C에서 최대 도체 DC저항
0.0366 Ohm/km
Test voltage
21 kV
정격전압 Uo/U (Um)
6/10 kV
사용 특성
사용 특성
운용온도, 범위
-15 ... 60 °C
난연
KSC IEC 60332-3
다이나믹 벤딩 팩터
15 (xD)
